En aquest projecte volem fer un dau electrònic. Per això disposarem d'uns LED que podrem encendre i apagar convenientment. També tindrem un Brunzidor piezoelèctric que ens permetrà, si ho desitgem, afegir una melodia al nostre dau.

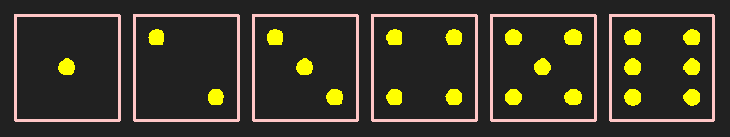

No volem només veure un número aleatori de l'u al sis sinó que també volem que tingui aspecte de dau. Per això hem disposat els LED de manera que ens permetin representar les cares d'un dau convencional:

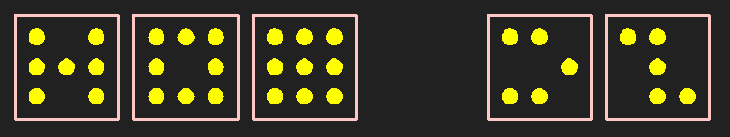

I, per tant, calen set LED i no sis per representar totes les posicions. Addicionalment, hem afegit dos LED més que ens permeten representar xifres fins al nou, per a possibles ampliacions. També podem fer altres combinacions de LED que no siguin les habituals en un dau.

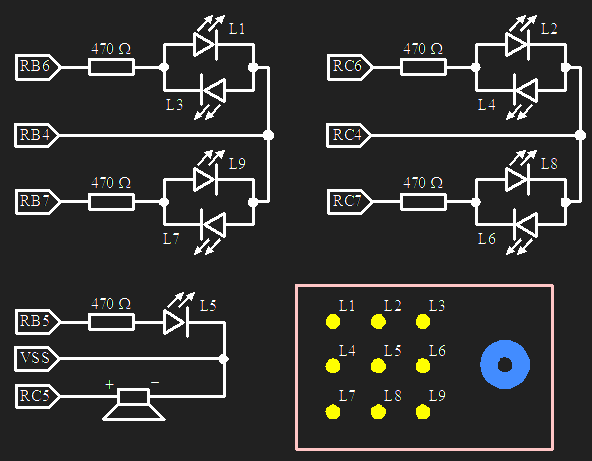

Per connectar els LED de la forma convencional ens caldria fer servir nou sortides del microcontrolador (tantes com LED) més una per al brunzidor. Per reduir el nombre de sortides que fan falta, hem optat per fer un connexionat a base de LED en antiparal·lel que ens permet controlar quatre LED amb només tres sortides. El circuit complet que hem muntat és:
On la forma normal de connectar el LED seria la que correspon a L5. La següent taula mostra el comportament dels LED L1, L3, L7 i L9 segons sigui l'estat de les sortides RB4, RB6 i RB7. Per a l'altre conjunt de quatre LED el funcionament és anàleg.
| Sortides | Leds | ||||||
| RB6 | RB4 | RB7 | L1 | L3 | L7 | L9 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 1 | 1 | 1 | |||||
| 1 | 0 | 0 | 1 | 0 | 0 | 0 | |
| 0 | 1 | 1 | 0 | 1 | 0 | 0 | |
| 1 | 1 | 0 | 0 | 0 | 1 | 0 | |
| 0 | 0 | 1 | 0 | 0 | 0 | 1 | |
| 1 | 0 | 1 | 1 | 0 | 0 | 1 | |
| 0 | 1 | 0 | 0 | 1 | 1 | 0 | |
Ja es veu que aquesta metodologia impedeix poder encendre simultàniament alguns LED. Si, per exemple, volem obtenir la combinació de la figura:
Podem fer-ho a partir de dues combinacions:
| Sortides | Leds | ||||||||
| RC6 | RCB4 | RC7 | RB5 | L2 | L4 | L6 | L8 | L5 | |
| 1 | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | |
| 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | |
Si alternem ràpidament les dues combinacions ens semblarà que els cinc LED estan encesos. Cal que cada combinació estigui activa prou estona per tal que els LED s'encenguin bé però no massa ja que si l'alternança és massa lenta veurem els LED intermitents.
Convé que les dues combinacions estiguin actives durant, aproximadament, el mateix temps; en cas contrari uns LED farien més llum que els altres. Per la mateixa raó, el LED L5 només s'activa en una de les dues combinacions.
A continuació posarem els programes realitzats pels grups. Estan tal com els han deixat i tenint present que no els va donar temps de simplificar-los o millorar-los. També pot ser que hi hagi errades ortogràfiques.
