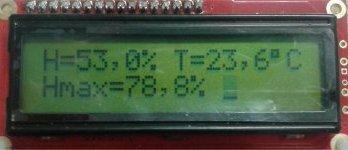

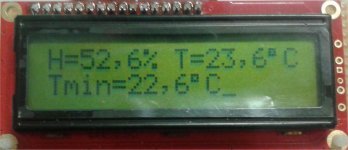

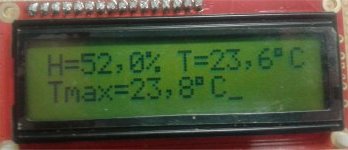

El grup 3 va fer un programa amb quatre presentacions diferents a la pantalla que van apareixent successivament:
El programa d'aquest grup és el següent:
#include <p16F690.inc> __config (_INTRC_OSC_NOCLKOUT&_WDT_OFF&_PWRTE_OFF&_MCLRE_OFF&_CP_OFF&_BOR_OFF&_IESO_OFF&_FCMEN_OFF)
cblock 0x20 Compta ; Comptador d'iteracions Temp ; Variable temporal Valor:2 ; Valor d'entrada (16 bits) Resul:5 ; Valor de sortida Port ; Valor a escriure al port A Temps ; Variable per a guardar-hi el temps Bits ; Compta els bits que es van rebent Control ; Bits de control (port B) Caracter ; Caràcter o codi a enviar (port C) Retard1 ; Variables per als cicles de retard Retard2 Retard3 Humit:2 ; Valor de la humitat relativa (en %) multiplicat per 10 Temper:2 ; Valor de la temperatura (en °C) multiplicat per 10 Check ; Suma de comprovació de la lectura del sensor max:2 min:2 maxim:2 minim:2 endc
org 0 Inici bsf STATUS,RP0 ; Tria el banc 1 movlw 0xFF ; Posa l'acumulador a FFh (tot uns) movwf TRISA ; Posa tots els bits del port A com a entrada bcf TRISA,2 ; De moment, RA2 és sortida clrf TRISB ; Tot el port B és de sortida clrf TRISC ; Tot el port C és de sortida movlw b'10000000' ; Configuració de Timer0 ; Com a temporitzador basat en rellotge ; 000 - Factor d'escala de 2 ; TMR0 s'incrementarà cada 2 us ; I resistències de pull-up desactivades (valor per defecte) movwf OPTION_REG ; Ho guarda al registre de configuració del Timer0 bcf STATUS,RP0 bsf STATUS,RP1 ; Tria el banc 2 movlw b'11111011' movwf ANSEL ; Posa AN2 (RA2) com entrada binària bcf STATUS,RP0 bcf STATUS,RP1 ; Tria el banc 0 ; Inicialització de les variables clrf max ; Posa el valor màxim a zero clrf max+1 movlw 0xFF ; Posa el mínim al més alt possible movwf min ; o sigui, FFFFh movwf min+1 clrf maxim ; Posa el valor màxim a zero clrf maxim+1 movlw 0xFF ; Posa el mínim al més alt possible movwf minim ; o sigui, FFFFh movwf minim+1 movlw b'00000100' ; PORTA,2 és on hi ha el sensor movwf Port ; Ho guardem a la variable Port movwf PORTA ; I ho copiem al port A call IniPant ; Inicialització del mode de funcionament de la pantalla call ConfPant ; Configuració de la pantalla Bucle call Llegir ; Llegeix els valors del sensor andlw 0xFF ; Anem a veure si W és zero btfss STATUS,Z ; Si és zero, and donarà zero goto Bucle ; No és zero, tornem a llegir ; És zero, lectura correcta movlw 0x00 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'H' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Humit+1,w ; Llegeix el byte més significatiu de la humitat movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Humit,w ; Llegeix el byte menys significatiu de la humitat movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw '%' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw ' ' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'T' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Temper+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Temper,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw b'11011111' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'C' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 0x40 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'T' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'm' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'a' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'x' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf max+1,w ; W té el màxim xorwf Temper+1,w ; Comparem amb Lectura+1 btfss STATUS,Z ; Si Z = 1 eren iguals goto DifMax ; Si són diferents, provem el cas 2 movf max,w ; W té el màxim subwf Temper,w ; W = Lectura - W = Lectura - max btfss STATUS,C ; C = 1 si Lectura >= max goto MenorMax ; Si és més petit, no cal fer res goto NouMax ; Si és més gran, cal guardar-lo DifMax movf max+1,w ; W té el màxim subwf Temper+1,w ; W = Lectura+1 - W = Lectura+1 - max+1 btfss STATUS,C ; C = 1 si Lectura+1 >= max+1 goto MenorMax ; Si és més petit, no cal fer res NouMax movf Temper+1,w ; Copiem Lectura a max movwf max+1 movf Temper,w movwf max MenorMax ; Recollim el mínim movf min+1,w ; W té el mínim xorwf Temper+1,w ; Comparem amb Lectura+1 btfss STATUS,Z ; Si Z = 1 eren iguals goto DifMin ; Si són diferents, provem el cas 2 movf min,w ; W té el mínim subwf Temper,w ; W = Lectura - W = Lectura - min btfsc STATUS,0 ; C = 0 si Lectura < min goto MajorMin ; Si és més gran, no cal fer res goto NouMin ; Si és més petit, cal guardar-lo DifMin movf min+1,w ; W té el mínim subwf Temper+1,w ; W = Lectura+1 - W = Lectura+1 - min+1 btfsc STATUS,C ; C = 0 si Lectura+1 < min+1 goto MajorMin ; Si és més petit, no cal fer res NouMin movf Temper+1,w ; Copiem Lectura a min movwf min+1 movf Temper,w movwf min MajorMin movf max+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf max,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw b'11011111' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'C' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw .20 ; Comença un cicle de durada fixa (0,2 s) call Retards ; Crida a la funció Retard, el paràmetre està a W call Llegir ; Llegeix els valors del sensor andlw 0xFF ; Anem a veure si W és zero btfss STATUS,Z ; Si és zero, and donarà zero goto Bucle ; No és zero, tornem a llegir ; És zero, lectura correcta movlw 0x00 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'H' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Humit+1,w ; Llegeix el byte més significatiu de la humitat movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Humit,w ; Llegeix el byte menys significatiu de la humitat movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw '%' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw ' ' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'T' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Temper+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Temper,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw b'11011111' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'C' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 0x40 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'T' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'm' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'i' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'n' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf min+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf min,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw b'11011111' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'C' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw .20 ; Comença un cicle de durada fixa (2 s) call Retards ; Crida a la funció Retard, el paràmetre està a W call Llegir ; Llegeix els valors del sensor andlw 0xFF ; Anem a veure si W és zero btfss STATUS,Z ; Si és zero, and donarà zero goto Bucle ; No és zero, tornem a llegir ; És zero, lectura correcta movlw 0x00 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'H' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Humit+1,w ; Llegeix el byte més significatiu de la humitat movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Humit,w ; Llegeix el byte menys significatiu de la humitat movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw '%' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw ' ' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'T' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Temper+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Temper,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw b'11011111' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'C' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 0x40 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'H' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'm' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'a' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'x' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf maxim+1,w ; W té el màxim xorwf Humit+1,w ; Comparem amb Lectura+1 btfss STATUS,Z ; Si Z = 1 eren iguals goto DiferMax ; Si són diferents, provem el cas 2 movf maxim,w ; W té el màxim subwf Humit,w ; W = Lectura - W = Lectura - max btfss STATUS,C ; C = 1 si Lectura >= max goto MaxMin ; Si és més petit, no cal fer res goto MaxNou ; Si és més gran, cal guardar-lo DiferMax movf maxim+1,w ; W té el màxim subwf Humit+1,w ; W = Lectura+1 - W = Lectura+1 - max+1 btfss STATUS,C ; C = 1 si Lectura+1 >= max+1 goto MaxMin ; Si és més petit, no cal fer res MaxNou movf Humit+1,w ; Copiem Lectura a max movwf maxim+1 movf Humit,w movwf maxim MaxMin ; Recollim el mínim movf minim+1,w ; W té el mínim xorwf Humit+1,w ; Comparem amb Lectura+1 btfss STATUS,Z ; Si Z = 1 eren iguals goto DiferMin ; Si són diferents, provem el cas 2 movf minim,w ; W té el mínim subwf Humit,w ; W = Lectura - W = Lectura - min btfsc STATUS,0 ; C = 0 si Lectura < min goto MinMajor ; Si és més gran, no cal fer res goto MinNou ; Si és més petit, cal guardar-lo DiferMin movf minim+1,w ; W té el mínim subwf Humit+1,w ; W = Lectura+1 - W = Lectura+1 - min+1 btfsc STATUS,C ; C = 0 si Lectura+1 < min+1 goto MinMajor ; Si és més petit, no cal fer res MinNou movf Humit+1,w ; Copiem Lectura a min movwf minim+1 movf Humit,w movwf minim MinMajor movf maxim+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf maxim,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw '%' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw .20 ; Comença un cicle de durada fixa (2 s) call Retards ; Crida a la funció Retard, el paràmetre està a W call Llegir ; Llegeix els valors del sensor andlw 0xFF ; Anem a veure si W és zero btfss STATUS,Z ; Si és zero, and donarà zero goto Bucle ; No és zero, tornem a llegir ; És zero, lectura correcta movlw 0x00 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'H' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Humit+1,w ; Llegeix el byte més significatiu de la humitat movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Humit,w ; Llegeix el byte menys significatiu de la humitat movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw '%' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw ' ' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'T' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Temper+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Temper,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw b'11011111' movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'C' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 0x40 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'H' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'm' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'i' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'n' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw '=' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf minim+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf minim,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant3 ; Ho enviem a la pantalla movlw '%' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw .20 ; Comença un cicle de durada fixa (2 s) call Retards ; Crida a la funció Retard, el paràmetre està a W goto Bucle
Llegir ; Llegeix els valors al sensor ; Primer activem el funcionament del sensor bsf STATUS,RP0 ; Tria el banc 1 bcf TRISA,2 ; Posem el pin com a sortida bcf STATUS,RP0 ; Tria el banc 0 clrf Humit+1 ; Posa a zero les variables on ha d'anar la lectura clrf Humit clrf Temper+1 ; Els primers bits de Humit+1 seran 0; així clrf Temper ; si el bit de més a la dreta de Check el posem a 1 movlw 0x01 ; podrem veure on ha quedat aquest 1 movwf Check ; en cas que hi hagi una errada de lectura bcf Port,2 ; Posa la sortida a 0 movf Port,w ; Ho copia a W movwf PORTA ; I ho envia al port movlw .2 ; Retard d'1,54 ms call Retard ; Espera el temps bsf Port,2 ; Posa la sortida a 1 movf Port,w ; Ho copia a W movwf PORTA ; I ho envia al port movlw .5 ; El retard serà de 3*5 = 15 us call Retus ; Un cop activat, esperem la resposta bsf STATUS,RP0 ; Tria el banc 1 bsf TRISA,2 ; Posem el pin com a entrada bcf STATUS,RP0 ; Tria el banc 0 ; Esperem a rebre el pols d'inici ; Primer un L d'uns 80 us ; Per començar, s'ha de desactivar l'entrada ; i s'ha de reactivar al cap d'entre 70 i 90 us Esp0 btfsc PORTA,2 ; S'ha desactivat l'entrada? goto Esp0 ; No, doncs esperem clrf TMR0 ; Comencem a comptar el temps Esp1I ; Esperem que s'activi l'entrada btfsc PORTA,2 ; S'ha activat l'entrada? goto ZeroIni ; Sí, doncs el zero inicial ja està movf TMR0,w ; No, agafa el valor actual del temps movwf Temps ; i el guarda movlw .45 ; Mirem que no passem de 90 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 45 goto Esp1I ; És més petit, seguim esperant retlw .1 ; És més gran: Error 1 - Zero inicial massa llarg ZeroIni ; El zero inicial ja està ; Comprovem la durada movf TMR0,w ; Agafa el valor actual del temps movwf Temps ; i el guarda clrf TMR0 ; Comencem a comptar el temps per al següent movlw .35 ; Mirem que no sigui menor que 70 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 35 retlw .2 ; És més petit: Error 2 - Zero inicial massa curt ; Ja tenim el zero inicial ; Ara l'entrada està a u i esperem que es posi a zero Esp0I ; Esperem a que es desactivi l'entrada btfss PORTA,2 ; S'ha desactivat l'entrada? goto UIni ; Sí, doncs l'u inicial ja està movf TMR0,w ; No, agafa el valor actual del temps movwf Temps ; i el guarda movlw .45 ; Mirem que no passem de 90 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 45 goto Esp0I ; És més petit, seguim esperant retlw .3 ; És més gran: Error 3 - U inicial massa llarg UIni ; L'u inicial ja està movf TMR0,w ; Agafa el valor actual del temps movwf Temps ; i el guarda clrf TMR0 ; Comencem a comptar el temps per al següent movlw .35 ; Mirem que no sigui menor que 70 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 35 retlw .4 ; És més petit: Error 4 - U inicial massa curt ; Ja tenim l'u inicial ; Ara hem de rebre els bits movlw .40 ; Hem de rebre 40 bits movwf Bits ; Aquesta variable els comptarà BucBits ; Esperem a rebre un bit ; Primer un L d'uns 80 us ; Ara l'entrada està a zero ; S'ha d'activar al cap d'entre 10 i 90 us clrf TMR0 ; Comencem a comptar el temps Esp1B ; Esperem que s'activi l'entrada btfsc PORTA,2 ; S'ha activat l'entrada? goto ZeroB ; Sí, doncs el valor 0 del bit ja està movf TMR0,w ; No, agafa el valor actual del temps movwf Temps ; i el guarda movlw .45 ; Mirem que no passem de 90 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 45 goto Esp1B ; És més petit, seguim esperant retlw .5 ; És més gran: Error 5 - Valor 0 del bit massa llarg ZeroB ; El valor 0 del bit ja està movf TMR0,w ; Agafa el valor actual del temps movwf Temps ; i el guarda clrf TMR0 ; Comencem a comptar el temps per al següent movlw .5 ; Mirem que no sigui menor que 10 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 5 retlw .6 ; És més petit: Error 6 - Valor 0 del bit massa curt ; Ja tenim el valor 0 del bit. Ara esperem un 1 Esp0B ; Esperem a que es desactivi l'entrada btfss PORTA,2 ; S'ha desactivat l'entrada? goto UB ; Sí, doncs el valor 1 del bit ja està movf TMR0,w ; No, agafa el valor actual del temps movwf Temps ; i el guarda movlw .40 ; Mirem que no passem de 80 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 40 goto Esp0B ; És més petit, seguim esperant retlw .7 ; És més gran: Error 7 - Valor 1 del bit massa llarg UB ; El valor 1 del bit ja està movf TMR0,w ; Agafa el valor actual del temps movwf Temps ; i el guarda clrf TMR0 ; Comencem a comptar el temps per al següent ; Ja hem comprovat que no passi de 80 us ; Si és més petit que 12 us és massa curt movlw .6 ; Mirem si és menor que 12 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 8 retlw .8 ; És més petit: Error 8 - Valor 1 del bit massa curt ; Ja hem comprovat que no sigui massa curt ; Si és més petit que 38 us és un pols curt, o sigui un 0 movlw .19 ; Mirem si és menor que 38 us subwf Temps,w ; W = Temps - W btfss STATUS,C ; C = 1 si Temps >= 19 goto EsUn0 ; Si està entre 16 i 38 us és un 0 ; No era un pols curt ; Si és més gran que 60 us és un pols llarg, o sigui un 1 movlw .30 ; Mirem si és menor que 60 us subwf Temps,w ; W = Temps - W btfsc STATUS,C ; C = 1 si Temps >= 30 goto EsUn1 ; Si està entre 60 i 80 us és un 1 retlw .9 ; No és ni llarg ni curt: Error 9 - Valor 1 del bit incorrecte EsUn0 bcf STATUS,C ; Si és un 0 entrem un 0 goto EntraBit EsUn1 bsf STATUS,C ; Si és un 1 entrem un 1 EntraBit ; Guardem el bit rebut rlf Check,f ; Entrem per Check i anem rodant fins a Humit+1 rlf Temper,f rlf Temper+1,f rlf Humit,f rlf Humit+1,f decfsz Bits,f ; Un altre bit rebut goto BucBits ; Si no hem acabat, esperem el següent retlw .0 ; Lectura correcta EscPant3 ; Anem a enviar la lectura de 3 caràcters movlw .2 ; Cal fer-ho 3 cops movwf Compta ; Ho posem al comptador movlw Resul+2 ; Adreça de la darrera xifra goto EscPant EscPant5 ; Anem a enviar la lectura de 5 caràcters movlw .4 ; Cal fer-ho 5 cops movwf Compta ; Ho posem al comptador movlw Resul+4 ; Adreça de la darrera xifra EscPant movwf FSR ; Adreçament indirecte BuclePant movf INDF,w ; Llegeix el caràcter movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia decf FSR,f ; Decrementa FSR decfsz Compta,f ; Decrementa el comptador goto BuclePant ; Si no és zero, repetim movlw ',' ; coma movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf INDF,w ; Llegeix el caràcter movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia return ; Fi de l'enviament a la pantalla IniPant ; Inicialització del mode de funcionament de la pantalla movlw 0 ; Comença un cicle de durada fixa (0,2 s) call Retard ; Crida a la funció Retard, el paràmetre està a W call Retard ; Crida a la funció Retard, el paràmetre està a W call Retard ; Crida a la funció Retard, el paràmetre està a W movlw b'00100000' ; Function set - Configuració inicial 0010 al nibble de l'esquerra movwf Caracter ; Ho guarda a la variable call EnviaI ; Envia els 4 bits superiors ; Ara enviem la configuració 2 línea, 5x8 píxels 0010 1000 call EnviaI ; Enviem la part esquerra (ja ho teníem a Caracter) movlw b'10000000' ; I ara la part dreta (però posada a l'esquerra) movwf Caracter ; Ho guarda a la variable call EnviaI ; Envia els 4 bits superiors return ; Fi de la inicialització del mode de funcionament ; ConfPant ; Configuració de la pantalla movlw b'00001111' ; Display ON/OFF control - Activa la pantalla amb cursor intermitent movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw b'00000001' ; Clear display - Buida la pantalla i inicialitza movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw .5 ; El punt indica que es un valor decimal ; Comença un cicle de durada fixa (3,9 ms) call Retard ; Crida a la funció Retard, el paràmetre està a W movlw b'00000110' ; Entry mode - Buida la pantalla, sentit dreta i despl. automàtic movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia return ; Fi de la configuració de la pantalla ; EnviaC ; Enviem caràcters de control bcf Control,7 ; Desactiva E bcf Control,5 ; Desactiva RS goto Envia EnviaL ; Enviem caràcters a visualitzar bcf Control,7 ; Desactiva E bsf Control,5 ; Activa RS Envia call EnviaN ; Envia els 4 bits més alts swapf Caracter,f ; Permuta els nibbles call EnviaN ; Envia els 4 bits més alts swapf Caracter,f ; Torna a deixar els nibbles com estaven return ; Tornem al lloc des d'on hem vingut EnviaI ; Enviem nibbles de caràcters de control bcf Control,7 ; Desactiva E bcf Control,5 ; Desactiva RS EnviaN ; Enviem nibbles decfsz Retard1,f ; Funció de retard de 0,8 ms goto EnviaN movf Control,w ; Copia Control a l'acumulador movwf PORTB ; I ho posa al PORTB nop ; Espera 1 us nop ; Espera 1 us nop ; Espera 1 us movf Caracter,w ; Llegeix el caràcter andlw 0xF0 ; Agafa els 4 bits més alts movwf PORTC ; Envia el byte bsf Control,7 ; Activa E movf Control,w ; Copia Control a l'acumulador movwf PORTB ; I ho posa al PORTB nop ; Espera 1 us nop ; Espera 1 us nop ; Espera 1 us nop ; Espera 1 us nop ; Espera 1 us bcf Control,7 ; Desactiva E movf Control,w ; Copia Control a l'acumulador movwf PORTB ; I ho posa al PORTB return ; Tornem al lloc des d'on hem vingut ; Retus ; Funció de retard; W conté el nombre de cicles de 3 us que cal fer movwf Retard1 Bucleus decfsz Retard1,f goto Bucleus return Retard ; Funció Retard, W conté el nombre de cicles de 771 us que cal fer movwf Retard2 ; Ho copia a la variable Retard2 BucRet decfsz Retard1,f ; Decrementa la variable 1 ; si dona zero, no es fa la instrucció següent goto BucRet ; Salta, excepte si el resultat ha estat zero decfsz Retard2,f ; Decrementa la variable 2 goto BucRet ; Salta, excepte si el resultat ha estat zero return ; Tornem al lloc des d'on hem vingut Retards ; Funció Retard, W conté el nombre de cicles de 771 us que cal fer movwf Retard3 ; Ho copia a la variable Retard2 BucRets decfsz Retard1,f ; Decrementa la variable 1 ; si dona zero, no es fa la instrucció següent goto BucRets ; Salta, excepte si el resultat ha estat zero decfsz Retard2,f ; Decrementa la variable 2 goto BucRets ; Salta, excepte si el resultat ha estat zero decfsz Retard3,f ; Decrementa la variable 2 goto BucRets ; Salta, excepte si el resultat ha estat zero return ; Tornem al lloc des d'on hem vingut ; BCD5 ; Converteix a BCD bcf STATUS,C ; Posa a zero C per entrar zeros a les rotacions movlw .16 ; Nombre d'iteracions movwf Compta ; Comptador d'iteracions clrf Resul+2 ; Desenes de miler clrf Resul+1 ; Unitats de miler i centenes clrf Resul ; Desenes i unitats BucleBCD rlf Valor,f ; Girem bits a l'esquerra a valor rlf Valor+1,f ; Cap a valor+1 rlf Resul,f ; I cap als resultats rlf Resul+1,f rlf Resul+2,f decfsz Compta,f ; Decrementa Compta goto ajust ; Si no és zero, ajustem el resultat retlw 0 ; Si és zero ja estem; tornem un 0 a W ajust ; funció d'ajust dels resultats movlw Resul ; Agafem l'adreça del byte de menys pes movwf FSR ; La posa a l'adreçament indirecte call ajustBCD ; Ajusta el byte de més a la dreta movlw Resul+1 ; Agafem l'adreça del byte del mig movwf FSR ; La posa a l'adreçament indirecte call ajustBCD ; Ajusta el byte del mig movlw Resul+2 ; Agafem l'adreça del byte de més pes movwf FSR ; La posa a l'adreçament indirecte call ajustBCD ; Ajusta el byte de més a l'esquerra goto BucleBCD ; Torna a repetir el bucle (fins a 16 cops) ajustBCD ; funció d'ajust d'un byte, primer el nibble de la dreta, després l'altre movlw 0x03 ; Agafa el valor 03h addwf INDF,w ; El suma al byte que ajustem movwf Temp ; Ho guarda a Temp btfsc Temp,3 ; És més gran que 07h (s'ha activat el bit 3)? movwf INDF ; Si és cert, sobreposa el resultat movlw 0x30 ; Agafa el valor 30h addwf INDF,w ; El suma al byte que ajustem movwf Temp ; Ho guarda a Temp btfsc Temp,7 ; És més gran que 70h (s'ha activat el bit 7)? movwf INDF ; Si és cert, sobreposa el resultat retlw 0 ; Retorna amb un zero a W ; Separa ; Separa els digits i els converteix a ASCII movf Resul+2,w ; Agafa les desenes de miler movwf Resul+4 ; Les posa al seu lloc swapf Resul+1,w ; Llegeix les unitats de miler i les centenes i les guarda, permutades, a w andlw 0x0F ; Es queda amb les unitats de miler movwf Resul+3 ; Les posa al seu lloc movf Resul+1,w ; Llegeix les unitats de miler i les centenes i les guarda a w andlw 0x0F ; Es queda amb les centenes movwf Resul+2 ; Les posa al seu lloc swapf Resul,w ; Llegeix les desenes i les unitats i les guarda, permutades, a w andlw 0x0F ; Es queda amb les desenes movwf Resul+1 ; Les posa al seu lloc movf Resul,w ; Llegeix les desenes i les unitats i les guarda a w andlw 0x0F ; Es queda amb les unitats movwf Resul ; Les posa al seu lloc movlw .5 ; Cal fer-ho 5 cops movwf Compta ; Ho posem al comptador movlw Resul+4 ; Adreça de la darrera xifra movwf FSR ; Adreçament indirecte movlw '0' ; Carrega el codi ASCII del número 0 ; Sumant-li la xifra tindrem el codi ASCII Bucle1 addwf INDF,f ; Ho afegeix al dígit decf FSR,f ; Decrementa FSR decfsz Compta,f ; Decrementa el comptador goto Bucle1 ; Si no és zero, repetim movlw .4 ; Cal fer-ho 4 cops movwf Compta ; Ho posem al comptador movlw Resul+4 ; Adreça de la darrera xifra movwf FSR ; Adreçament indirecte Bucle2 movf INDF,w ; Llegeix el dígit xorlw '0' ; Compara amb 0 btfss STATUS,Z ; Si Z està activat eren iguals goto Final ; Si no eren iguals, ja estem movlw ' ' ; Carrega un espai en blanc movwf INDF ; Substitueix el 0 per l'espai decf FSR,f ; Decrementa FSR decfsz Compta,f ; Decrementa el comptador goto Bucle2 ; Si no és zero, repetim Final retlw 0 ; Retorna amb un 0 a W end
