Els bits de configuració general permeten configurar paràmetres generals de funcionament del processador. Aquests bits només són configurables en el moment de programar el microcontrolador i no són modificables des del programa. Ocupen una paraula adreçable com a memòria de programa (les paraules a la memòria de programa són de 14 bits) adreçada com 2007h.
El valor que correspon a la configuració bàsica és 30D4h. Per configurar-ho, podem emprar la següent línia en el programa:
__config (_INTRC_OSC_NOCLKOUT&_WDT_OFF&_PWRTE_OFF&_MCLRE_OFF&_CP_OFF&_BOR_OFF&_IESO_OFF&_FCMEN_OFF)
L'ordre és important, sempre comença pel bit 0 (el de més a la dreta) i acaba pel 14. El significat dels bits és el següent:
| Valor nibble |
Bit | Nom | __config | Utilitat |
| 3 | 1 | (Reservats) | ||
| 1 | ||||
| 0 | 0 | FCMEN | _FCMEN_OFF | Detecció de problemes de rellotge extern |
| 0 | IESO | _IESO_OFF | Velocitat especial a l'engegar el processador | |
| 0 | BOREN | _BOR_OFF | Comportament quan falla l'alimentació | |
| 0 | ||||
| D | 1 | CPD | _CP_OFF | Protecció de la memòria |
| 1 | CP | |||
| 0 | MCLRE | _MCLRE_OFF | Habilita l'entrada MCLR del processador | |
| 1 | PWRTE | _PWRTE_OFF | Temporitzador de la posada en marxa | |
| 4 | 0 | WDTE | _WDT_OFF | Watchdog |
| 1 | FOSC | _INTRC_OSC_NOCLKOUT | Selecció del rellotge del processador | |
| 0 | ||||
| 0 |

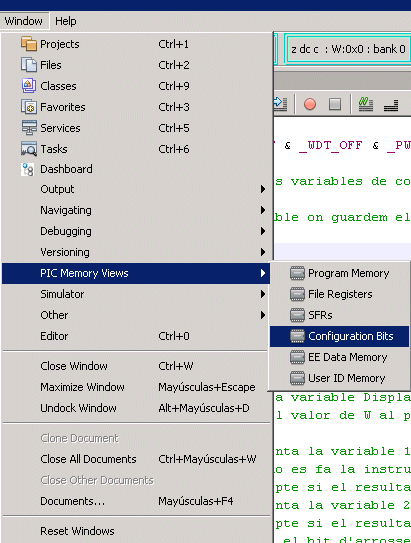

Una manera alternativa de definir els bits de configuració general és anant a:

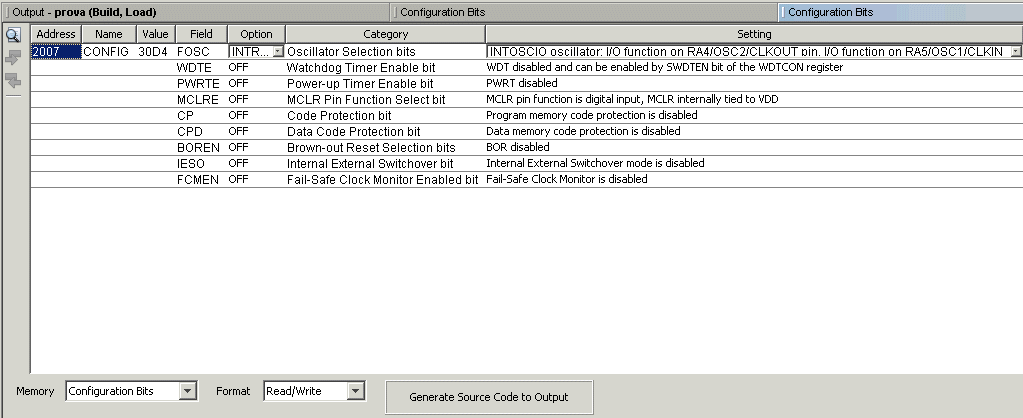

Se'ns obrirà una finestra on podrem triar la configuració desitjada per a cada una de les opcions:
Per coneixer els detalls de la configuració, consulteu l'apartat 14.1 del document de característiques del PIC 16F690.
