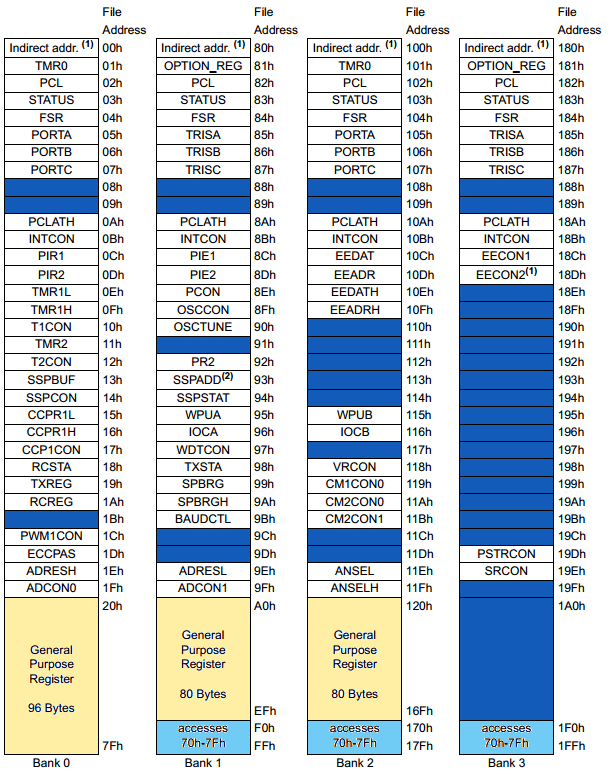

En el següent gràfic podeu veure els registres que hi ha a cada posició de la memòria de dades. Els que tenen el nom en majúscules (els que estan amb el fons blanc) són els registres interns de funcionament i configuració i els que estan al final de cada columna (marcats en groc) els podem fer servir per emmagatzemar les nostres Variables. Cada columna correspon a un dels quatre bancs. Cal tenir present que adreçant els registres marcats en blau clar, en realitat accedim als seus equivalents del banc 0. Les posicions marcades en blau fosc no estan implementades i no les podem fer servir.

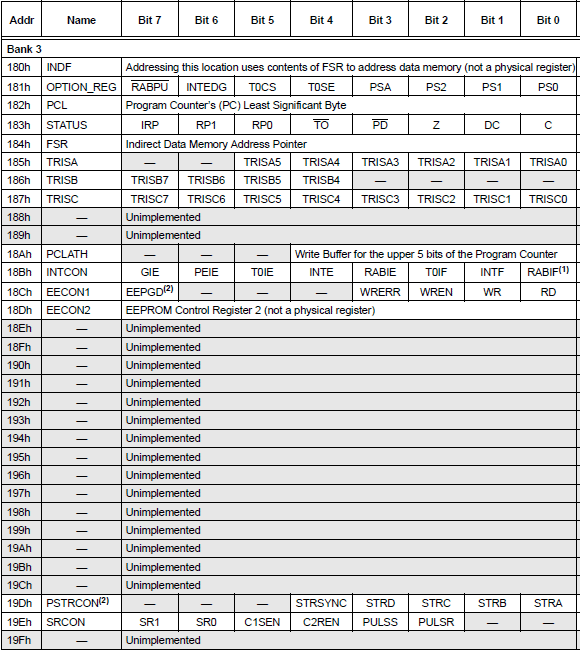

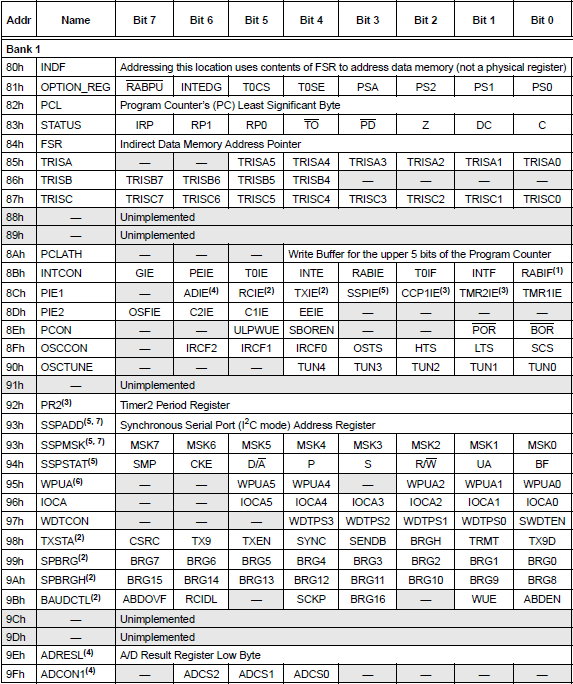

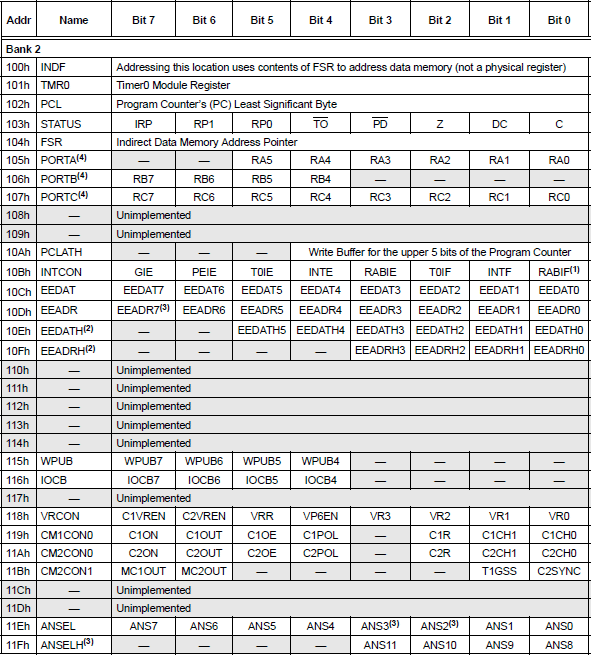

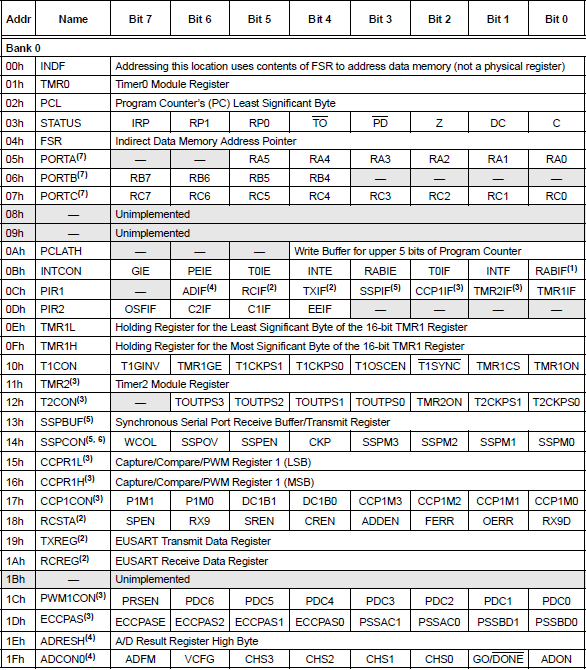

A continuació tenim el detall dels registres de cada banc.
