La funció següent agafa un valor de 16 bits (guardat en dos bytes) i el converteix en cinc dígits BCD, guardats en tres bytes. L'acumulador retorna amb un zero.

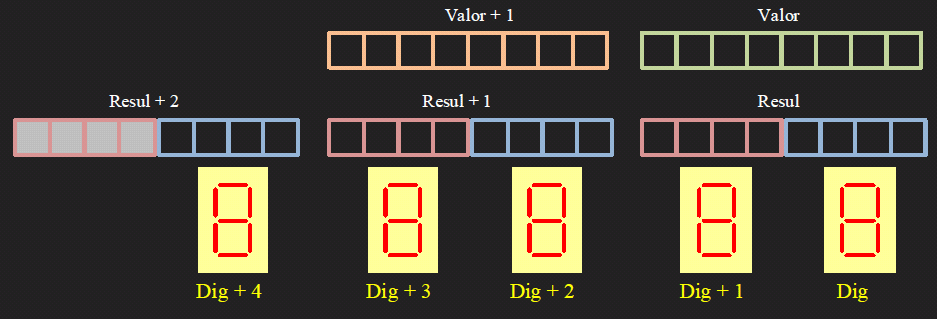

El següent diagrama descriu les variables:
Aquest programa parteix de la idea de fer rodar els bits cap a l'esquerra (suposant que inicialment C i Resul estan a zero) des de Valor cap a Resul:
... rlf Valor,f ; Girem bits a l'esquerra a valor rlf Valor+1,f ; Cap a valor+1 rlf Resul,f ; I cap als resultats rlf Resul+1,f rlf Resul+2,f ...
Si repetíssim això 16 vegades, les variables Valor ens quedarien a zero i tots els bits que hi havia en elles haurien passat a Resul i Resul+1 (Resul+2 seguiria a zero). Així hauríem canviat de lloc però el resultat seguiria en binari i no en BCD.
Cal detectar els canvi de dígit i corregir-lo. Imaginem que hem fet ja tres rotacions i observem, mirant alguns exemples, què succeeix a la quarta:
| Abans de rodar | Bit que entra | Després de rodar | ||
| 3 | 0011 | 0 | 0110 | 6 |
| 1 | 0111 | 7 | ||
| 4 | 0100 | 0 | 1000 | 8 |
| 1 | 1001 | 9 | ||
| 5 | 0101 | 0 | 1010 | A |
| 1 | 1011 | B | ||
| 6 | 0110 | 0 | 1100 | C |
| 1 | 1101 | D | ||
| 7 | 0111 | 0 | 1110 | E |
| 1 | 1111 | F | ||
Veiem que després de rodar el resultat és el doble si ha entrat un 0 o el doble més 1 si ha entrat un 1.
Per a valors fins a 4 no hi ha cap problema però amb valors superiors a 4 el resultat ja és més gran que 10 i, per tant, caldria separar les xifres.
Provem de sumar 3 (0011), abans de rodar, als valors de la taula anterior:
| Valor inicial | Després de sumar 3 | Bit que entra | Després de rodar | |||
| 3 | 0011 | 6 | 0110 | 0 | 1100 | C |
| 1 | 1101 | D | ||||
| 4 | 0100 | 7 | 0111 | 0 | 1110 | E |
| 1 | 1111 | F | ||||
| 5 | 0101 | 8 | 1000 | 0 | 1 0000 | 1 0 |
| 1 | 1 0001 | 1 1 | ||||
| 6 | 0110 | 9 | 1001 | 0 | 1 0010 | 1 2 |
| 1 | 1 0011 | 1 3 | ||||
| 7 | 0111 | 10 | 1010 | 0 | 1 0100 | 1 4 |
| 1 | 1 0101 | 1 5 | ||||
Veiem que els valors superiors a 4 han quedat amb el resultat correcte, és a dir amb el número que correspon expressat en BCD. Per exemple el 5 abans es convertia en Ah i ara es converteix en 10h. Cal, però, no fer-ho si el valor original és inferior a 5.
Si ens tornem a mirar la taula, veiem que després de sumar 3 els valors que eren superiors a 4 (els que cal canviar) tenen activat el bit 3 mentre que els que són inferiors a 5 (els que no s'han de tocar), el tenen desactivat. Així doncs el programa serà fàcil: sumarem 3 i mirarem el resultat. Si el resultat té el bit 3 desactivat caldrà deixar-lo com estava; si, en canvi, el té activat, caldrà conservar el valor obtingut a la suma.
A mida que els bits vagin rodant, els resultats s'aniran desplaçant i a la setzena iteració ja haurem buidat Valor. A cada rotació el que estem fent equival a multiplicar per dos i, a més, sumar 1 si el que entra per la dreta és un 1. A cada iteració hem de comprovar tots els nibbles per fer la correcció que hem comentat en cas que es vegi que a la rotació següent passarem de 10. En cada byte, doncs, cal provar-ho en els dos nibbles. Als de la dreta ho farem sumant 03h i mirant el bit 3 i als de l'esquerra ho farem sumant 30h i mirant el bit 7. Un cop fetes les 16 iteracions ja no s'ha de fer l'ajust ja que no hi haurà posterior rotació.
A l'exemple PP podem veure una mostra de com emprar aquesta funció.
Això és el que fa la funció següent:
Compta ; Comptador d'iteracions Temp ; Variable Temporal Valor:2 ; Valor d'entrada (16 bits) Resul:3 ; Valor de sortida (5 nibbles en tres bytes)
; ; Funció que converteix un número de 16 bits a BCD (5 dígits) ; BCD5 bcf STATUS,C ; Posa a zero C per entrar zeros a les rotacions movlw .16 ; Nombre d'iteracions movwf Compta ; Comptador d'iteracions clrf Resul+2 ; Desenes de miler clrf Resul+1 ; Unitats de miler i centenes clrf Resul ; Desenes i unitats BucleBCD rlf Valor,f ; Girem bits a l'esquerra a valor rlf Valor+1,f ; Cap a valor+1 rlf Resul,f ; I cap als resultats rlf Resul+1,f rlf Resul+2,f decfsz Compta,f ; Decrementa Compta goto ajust ; Si no és zero, ajustem el resultat retlw 0 ; Si és zero ja estem; tornem un 0 a W ajust ; funció d'ajust dels resultats movlw Resul ; Agafem l'adreça del byte de menys pes movwf FSR ; La posa a l'adreçament indirecte call ajustBCD ; Ajusta el byte de més a la dreta movlw Resul+1 ; Agafem l'adreça del byte del mig movwf FSR ; La posa a l'adreçament indirecte call ajustBCD ; Ajusta el byte del mig movlw Resul+2 ; Agafem l'adreça del byte de més pes movwf FSR ; La posa a l'adreçament indirecte call ajustBCD ; Ajusta el byte de més a l'esquerra goto BucleBCD ; Torna a repetir el bucle (fins a 16 cops) ajustBCD ; funció d'ajust d'un byte, primer el nibble de la dreta, després l'altre movlw 0x03 ; Agafa el valor 03h addwf INDF,w ; El suma al byte que ajustem movwf Temp ; Ho guarda a Temp btfsc Temp,3 ; És més gran que 07h (s'ha activat el bit 3)? movwf INDF ; Si és cert, sobreposa el resultat movlw 0x30 ; Agafa el valor 30h addwf INDF,w ; El suma al byte que ajustem movwf Temp ; Ho guarda a Temp btfsc Temp,7 ; És més gran que 70h (s'ha activat el bit 7)? movwf INDF ; Si és cert, sobreposa el resultat retlw 0 ; Retorna amb un zero a W
Si volem el resultat amb un dígit a cada byte, després haurem d'executar el següent tros de programa en el que els cinc dígits entren en els bytes Resul, Resul+1 i Resul+2 i surten ocupant dos bytes més Resul+3 i Resul+4.
Resul:5 ; Valor de sortida (els tres primers són l'entrada)
... movf Resul+2,w ; Agafa les desenes de miler movwf Resul+4 ; Les posa al seu lloc swapf Resul+1,w ; Llegeix les unitats de miler i les centenes i les guarda, permutades, a w andlw 0x0F ; Es queda amb les unitats de miler movwf Resul+3 ; Les posa al seu lloc movf Resul+1,w ; Llegeix les unitats de miler i les centenes i les guarda a w andlw 0x0F ; Es queda amb les centenes movwf Resul+2 ; Les posa al seu lloc swapf Resul,w ; Llegeix les desenes i les unitats i les guarda, permutades, a w andlw 0x0F ; Es queda amb les desenes movwf Resul+1 ; Les posa al seu lloc movf Resul,w ; Llegeix les desenes i les unitats i les guarda a w andlw 0x0F ; Es queda amb les unitats movwf Resul ; Les posa al seu lloc ...
Aquesta obra d'Oriol Boix està llicenciada sota una llicència no importada Reconeixement-NoComercial-SenseObraDerivada 3.0.
