El PIC 16F690 és un microcontrolador de l'empresa Microchip.
Les característiques d'aquest microcontrolador són:
Els 4 kB de memòria de programa estan dividits en dues pàgines. Si us cal fer servir més de 2 kB haureu de fer servir la segona pàgina de la memòria de programa

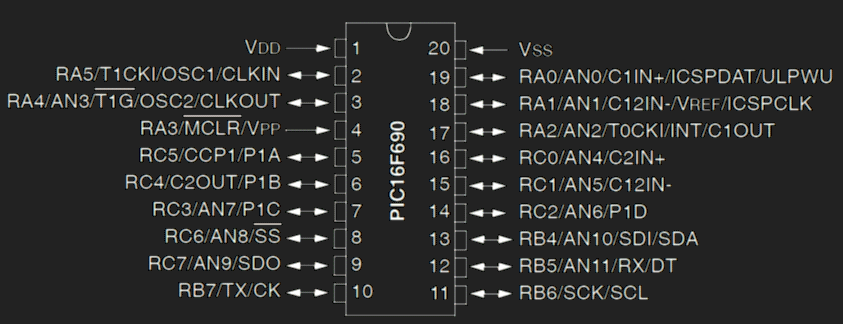

La pota VDD correspon al positiu de l'alimentació (5 V) i la pota VSS correspon al negatiu o GND.
Els microcontroladors amb jocs d'instruccions RISC (Reduced Instruction Set Computer) tenen molt poques instruccions i això permet que calguin pocs bits per codificar-les totes. D'aquesta manera, les dades de la instrucció (adreces o valors) poden codificar-se juntament amb ella i així s'estalvia memòria i temps d'execució.
En els microcontroladors amb instruccions no reduïdes, segons el tipus d'instrucció, es pot necessitar una o més adreces de la memòria de programa per guardar-ne els paràmetres i això fa també que les instruccions puguin tenir temps d'execució diferents. En els microcontroladors RISC les instruccions necessiten només un cicle per executar-se, excepte en el cas que impliquin un salt.
Podeu trobar el document de característiques del PIC 16F690 al web de Microchip.
