Programació en C del PIC 16F690

Descripció del PIC 16F690

El PIC 16F690 és un microcontrolador de l'empresa Microchip.

Les característiques d'aquest microcontrolador són:

• Encapsulat de 20 potes
• 18 entrades digitals
• 17 sortides digitals
• 12 entrades analògiques
• 4 sortides PWM
• 4 kB de memòria programa (ampliable externament fins a 8 kB)
• 256 bytes de memòria dades (més uns altres 256 de memòria EEPROM de dades)
• Joc de 35 instruccions compactes (RISC)

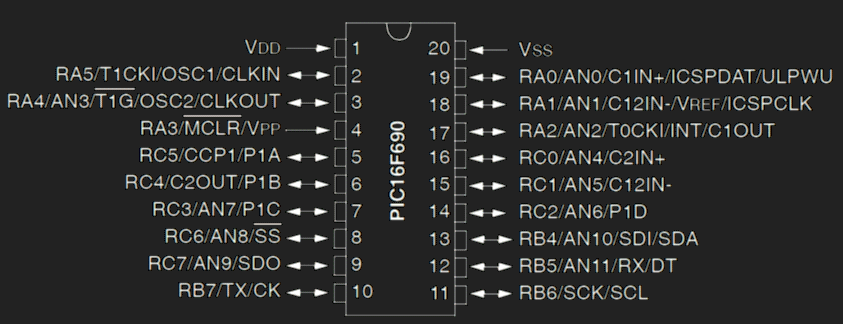

La pota V_DD correspon al positiu de l'alimentació (5 V) i la pota V_SS correspon al negatiu o GND.

Els microcontroladors amb jocs d'instruccions RISC (Reduced Instruction Set Computer) tenen molt poques instruccions i això permet que calguin pocs bits per codificar-les totes. D'aquesta manera, les dades de la instrucció (adreces o valors) poden codificar-se juntament amb ella i així s'estalvia memòria i temps d'execució.

En els microcontroladors amb instruccions no reduïdes, segons el tipus d'instrucció, es pot necessitar una o més adreces de la memòria de programa per guardar-ne els paràmetres i això fa també que les instruccions puguin tenir temps d'execució diferents. En els microcontroladors RISC les instruccions necessiten només un cicle per executar-se, excepte en el cas que impliquin un salt.

Podeu trobar el document de característiques del PIC 16F690 al web de Microchip.
