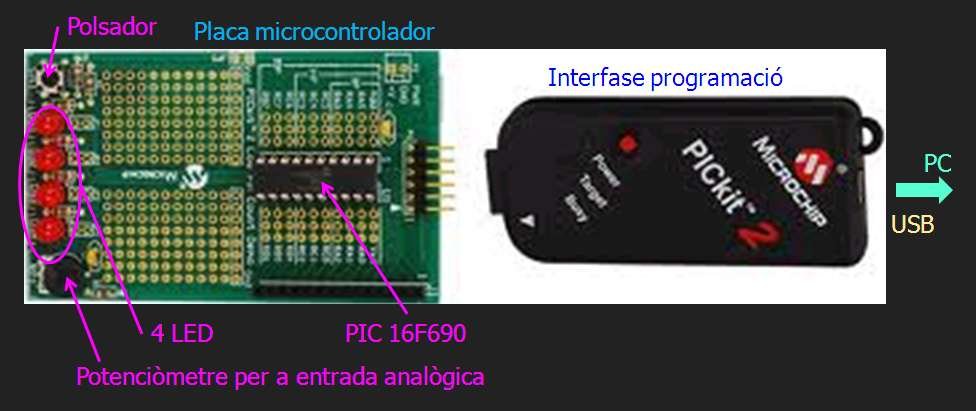

La placa del PICkit 2 porta un microcontrolador PIC 16F690 així com quatre LED, un polsador (connectat a una entrada binària), un potenciòmetre (connectat a una entrada analògica) i un connector per al terminal de programació. La placa també porta uns forats metal·litzats i un connector per a possibles ampliacions.
El connector té les connexions que es descriuen a la taula següent, tenint present que la pota 1 és la més propera al connector de programació i la 14 és la més propera al potenciòmetre.
| Pota connector | Connexió | Pota connector | Connexió | |
| 1 | RA5 | 8 | RA1 | |
| 2 | RA4 | 9 | RA2 | |
| 3 | RA3 | 10 | RC0 | |
| 4 | RC5 | 11 | RC1 | |
| 5 | RC4 | 12 | RC2 | |
| 6 | RC3 | 13 | VDD (+5 V) | |
| 7 | RA0 | 14 | VSS (GND) |
En la placa, les següents potes del microcontrolador ja tenen utilitat:
| Nom | Rètol | Pota PIC | Utilització |
| ICSPDAT | RA0 | 19 | Programació |
| ICSPCLK | RA1 | 18 | |
| VPP | RA3 | 4 | |
| T1G | RA4 | 3 | |
| AN0 | RA0 | 19 | Potenciòmetre |
| RA3 | RA3 | 4 | Polsador |
| RC0 | RC0 | 16 | LED |
| RC1 | RC1 | 15 | |
| RC2 | RC2 | 14 | |
| RC3 | RC3 | 7 |
L'entrada RA3 està habitualment activada i es desactiva quan es prem el polsador.
No és convenient emprar els pins de programació si es preveu alimentar la placa a través del programador.
La pota en la que està connectat el polsador de la placa també és emprada pel programador. Això pot fer que hi hagi conflictes entre ells. A l'exemple PB es comenten les precaucions que cal tenir per a evitar-ho.
Podeu trobar les característiques de la placa al aquest document.
Podeu trobar les característiques dels gravadors PICkit 2, PICkit 3 i PICkit 4.
