Tecnologia vestible

Programa de prova

Un cop ja tenim l'entorn de programació totalment instal·lat, serà convenient enviar un programa a la nostra placa per comprovar que tot funciona correctament. En aquest cas, el nostre primer programa només encendrà el LED incorporat a la placa en forma intermitent.

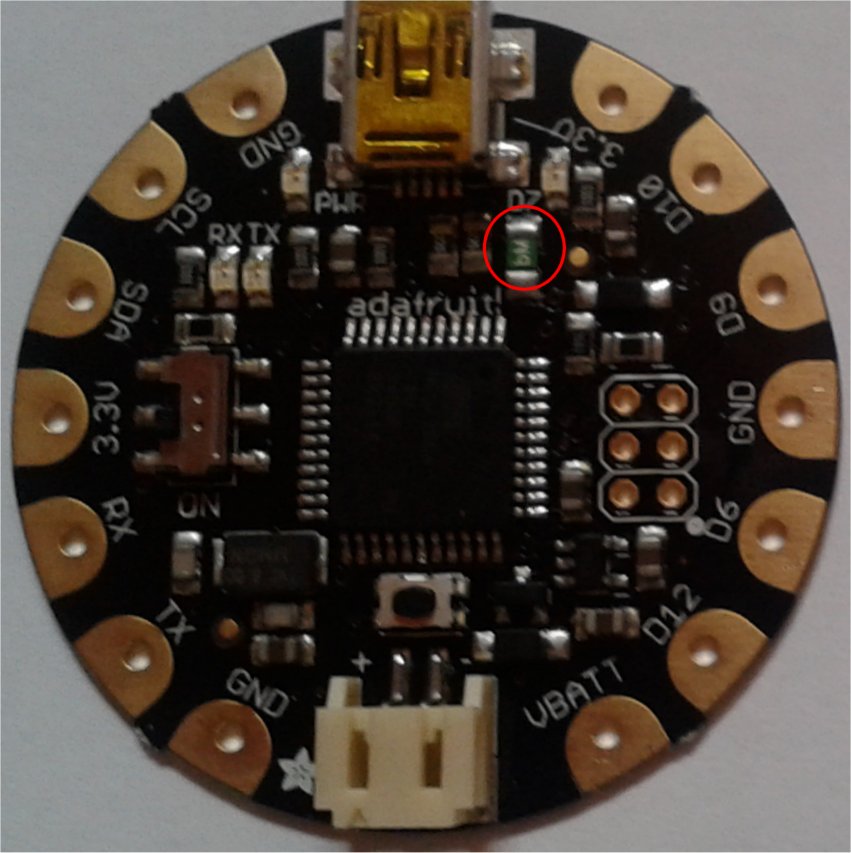

En el cas de la placa Flora, tenim un LED situat en la posició que s'indica en vermell a la figura següent i que està connectat a la sortida D7. A la placa hi ha altres LED però no els podem controlar des del programa.



Per encendre el LED de manera intermitent podem fer servir el següent programa.

void setup() {   // Inicialització
	pinMode(7, OUTPUT);   // La pota on hi ha el LED actua com a sortida
}

void loop() {   // Programa que es repeteix indefinidament
	digitalWrite(7, HIGH);   // Encén el LED
	delay(500);   // Espera mig segon
	digitalWrite(7, LOW);   // Apaga el LED
	delay(500);   // Espera mig segon
}

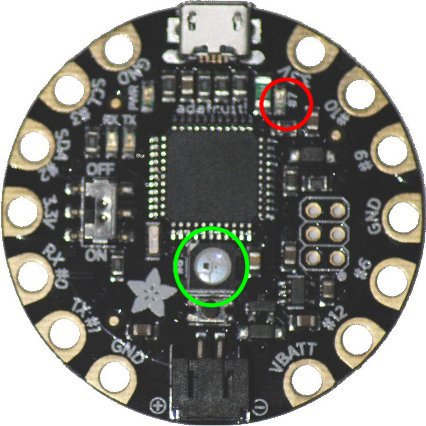

També podem encendre el NeoPixel (marcat en verd a la placa de la dreta) que està connectat a la sortida D8, però caldrà tenir la biblioteca corresponent instal·lada. El programa de prova podria ser el següent:

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel cadena = Adafruit_NeoPixel(1, 8, NEO_GRB + NEO_KHZ800);   // Un NeoPixel a la pota 8
uint32_t groc = cadena.Color(255, 255, 0);  // Defineix el color groc

void setup() {
	cadena.begin();  // Inicialitza els NeoPixels
	cadena.show();
}

void loop() {
	cadena.setPixelColor(0, 255, 0, 0);  // Pixel 0 vermell
	cadena.show(); // Actualitza
	delay(1000);  // Espera un segon
	cadena.setPixelColor(0, 0, 255, 0);  // Pixel 0 verd
	cadena.show(); // Actualitza
	delay(1000);  // Espera un segon
	cadena.setPixelColor(0, 0, 0, 255);  // Pixel 0 blau
	cadena.show(); // Actualitza
	delay(1000);  // Espera un segon
	cadena.setPixelColor(0, groc);  // Pixel 0 groc
	cadena.show(); // Actualitza
	delay(1000);  // Espera un segon
}
