Els polsadors i els interruptors tenen el problema que quan canvien d'estat els contactes reboten i, per això, sovint el microcontrolador no veu només una activació entrada sinó unes quantes. Quan només volem saber l'estat del polsador o interruptor això no sol ser important però sí quan volem comptar les activacions o fer que cada activació canviï l'estat del sistema.

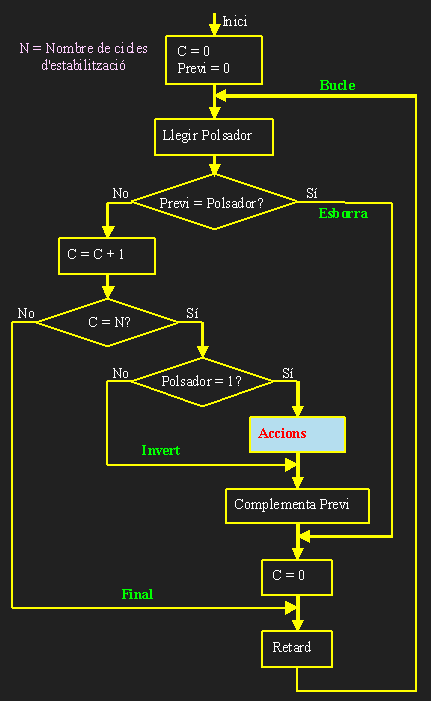

El que cal fer és assegurar-nos que l'estat de l'entrada és estable. El programa que es proposa mira el polsador (o interruptor), aproximadament, cada mil·lisegon. Si N vegades seguides el troba igual ho considera estable. El diagrama de flux del programa seria el següent, on en verd hi tenim el nom de les etiquetes de cada part del programa.
El programa mira el polsador de la placa (connectat a RA3). Recordem que l'entrada RA3 està habitualment activada i es desactiva quan es prem el polsador. En el programa hem considerat que N és 4 i fem servir la funció xor tant per comparar dos valors com per invertir un bit.
Polsador EQU 0x20 ; Una variable amb l'estat del polsador (1 = premut) Previ EQU 0x21 ; I una amb l'estat previ del polsador Compta EQU 0x22 ; Una variable per comptar iteracions Retard1 EQU 0x23 ; Variable per al bucle de retard
PSECT code, class=CODE, delta=2, abs
main:
bsf RP0 ; Tria el banc 1
movlw 0xFF ; Posa l'acumulador a FFh (tot uns)
movwf TRISA ; Posa tots els bits del port A com a entrada
bcf RP0
clrf Compta ; Posa el comptador d'iteracions a valor zero
clrf Previ ; L'estat previ del polsador és no premut
BucleR:
movlw 00000001B
movwf Polsador ; Activem polsador abans de comprovar
btfsc PORTA,3 ; Mira si està desactivada l'entrada A3
; Si desactivat (premut), no fa la instrucció següent
clrf Polsador ; Si no està premut, desactiva polsador
movf Previ,w ; Copia Previ a l'acumulador
xorwf Polsador,w ; Compara Previ amb Polsador, si són iguals s'activa Z
btfsc ZERO ; Si són iguals va a Final
goto Esborra
incf Compta,f ; Si són iguals, incrementa el valor de Compta
movf Compta,w ; Copia Compta a l'acumulador
xorlw 4 ; Comprova si val 4, si ho val s'activa Z
btfss ZERO ; Si val 4 no fa la instrucció següent
goto Final ; Si no era 4 va a Final
movf Polsador,w ; Copia Polsador a W, si val 0 s'activa Z
btfsc ZERO ; Si Polsador valia 1 (Z=0) no fa la instrucció següent
goto Invert ; Si no està premut, ja estem
Accions: ; Aquí anirien les accions que cal fer cada cop
; que es prem el polsador
Invert:
movf Previ,w ; Copia Previ a l'acumulador
xorlw 00000001B ; Inverteix el valor
movwf Previ ; I ho guarda a Previ
Esborra:
clrf Compta ; Posa el comptador d'iteracions a valor zero
Final: ; Funció de retard 1 ms
nop
decfsz Retard1,f
goto Final
goto BucleR ; Repetim-ho...
END main
